实验数据画成期刊级图表
Excel 原始数据直接画成论文风格的曲线和柱图，导出矢量 PDF。
- 适合谁
- 要投稿、写毕业论文的研究生和青年教师，以及要给项目结题报告配图的科研人员
- 要准备
- 仪器导出或自己整理的原始数据（Excel），目标期刊的投稿须知或图表要求，想画成什么样（可以给一张参考图）
- 用时
- 第一次约 20 分钟，主要是说清分组和统计方法；之后同类数据几分钟出图
- 用到
- 项目知识库云端电脑画图和统计技能
做出来是这样的
1按期刊格式出的图
2百言 AI 里的回复

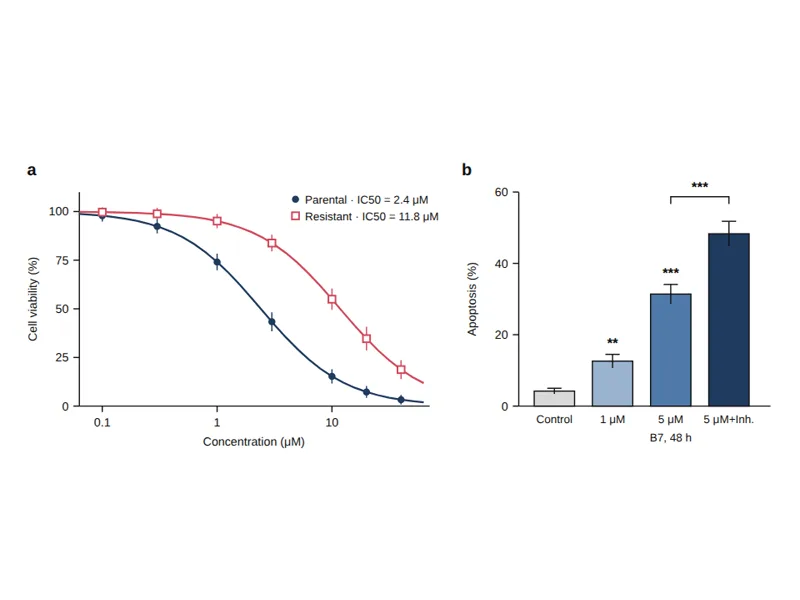

图 2 画好了，统计结果另存了一张表：
- 图 a 四参数拟合，IC50 亲本细胞 2.4 μM、耐药细胞 11.8 μM
- 图 b 均值 ± SD，n = 3，单因素方差分析加 Tukey 检验
- 格式 单栏 85 mm，Arial 8 pt，线宽 0.75 pt，矢量 PDF 和 600 dpi TIFF
- 请确认 耐药细胞 20 μM 第 3 孔读数明显偏低，已保留，在统计表里标黄
它是怎么做出来的
材料交给百言 AI 后，在它自己的云端电脑上处理，你的电脑上什么都不用装。
一步步做
说清分组和统计方法，剩下的整理数据、拟合、统计、按期刊格式画图都在百言 AI 的云端电脑上完成，你电脑上什么软件都不用装。
-
01
创建项目“论文图表”
在左侧边栏“项目”旁点 +，输入“论文图表”，点“创建项目”。一篇论文的原始数据、每一版图和统计结果都放在这里，审稿意见回来改图时都找得到。
延伸项目里的文件永久保留。半年后审稿人要求补图，打开“工作空间”，原始数据和当时的统计表都在。
创建项目论文图表内容永久保留，随时间扣除少量存储积分。
取消创建项目 -
02
把投稿须知放进知识库
点左侧“知识库”，新建“作图规范”，上传目标期刊的投稿须知（图表要求那一部分），以及课题组习惯的配色和字体说明。
延伸以后这篇论文的每张图都按同一套规范画；换投另一本期刊，换一份投稿须知再说“按新期刊重出”。
知识库- PDF期刊投稿须知-图表要求.pdf
- DOC课题组配色和字体.docx
本次对话使用的知识库 作图规范 默认知识库 -
03
上传原始数据
在项目旁点 +，开启对话。点对话框左下角 +，选“添加文件”，传入仪器导出的原始数据。有喜欢的参考图，用“添加照片”一起传上来。
延伸原始数据不用先整理，几块板子、几次重复放在不同工作表里也行，百言 AI 会先列出它读到的分组让你核对。
论文图表 工作空间XLS细胞活力-酶标仪原始读数.xlsxXLS凋亡率-流式汇总.xlsxIMG参考图.pngEnter 发送，# 选择引用的文件自动 知识库 · 1 -
04
说清分组和统计方法
写清每张小图画什么、横纵坐标是什么、误差线用 SD 还是 SEM、用什么检验。拿不准统计方法就直接问，百言 AI 会按你的实验设计给建议。
延伸图例、坐标轴标题想用中文还是英文也一起说，毕业论文和期刊论文常常要两版。
论文图表 工作空间图 a 画两种细胞的剂量反应曲线，横轴浓度取对数；图 b 画四组凋亡率柱图，标显著性。读到 3 次独立重复、每个浓度 3 个复孔。活力按对照组归一成百分比；误差线用 SD，图 b 用单因素方差分析加 Tukey 检验，可以吗？
-
05
在回复里看图
百言 AI 在云端电脑上做拟合和统计、按投稿须知的尺寸画好图，先把预览图放在回复里。哪里不满意直接说，比如“图 b 换成灰度”“图例挪到右上角”。
延伸改图只改样式不动数据，统计结果不会变；改完的每一版都留在工作空间里。
先给我看看图 2 的预览。图 2 预览如下：单栏 85 mm 宽，Arial 8 pt，IC50 标在曲线旁。
Fig. 2 · 预览 -
06
下载矢量 PDF 和统计表
满意后点成品卡片的“下载”：矢量 PDF 放进论文或投稿系统，600 dpi TIFF 备用，统计结果表里有每组的均值、SD、检验方法和 p 值，写方法部分时直接引用。
延伸矢量 PDF 放大多少倍都清晰，用 Illustrator 或 Inkscape 打开还能单独改某一根线。
图 2 已导出：矢量 PDF、600 dpi TIFF 和统计结果表。IC50 为 2.4 μM 和 11.8 μM，图 b 各组间 p 值都在统计表里。
PDF 查看 下载IMG 查看 下载XLS 查看 下载 -
07
存成技能“期刊作图”
说“把这套作图风格存成技能，叫期刊作图”。以后有新的实验数据，传上来说“按期刊作图画一张剂量反应曲线”，字体、线宽、配色都一致。
延伸毕业论文要中文版，说“按期刊作图出一版中文图例和坐标轴”，两版都留在工作空间里。
把这套作图风格存成技能，叫期刊作图。已保存技能“期刊作图”。以后在任何对话里说“按期刊作图画一张”，我都会按这个技能执行。
技能与连接器 · 技能期刊作图按知识库里的投稿须知画论文图：单栏 85 mm、Arial 8 pt、线宽 0.75 pt，附统计结果表，导出矢量 PDF 和 600 dpi TIFF。
一键交给百言 AI
复制这段话，百言 AI 会一步步带你做完
包含上面的完整流程：要准备什么、怎么确认、交付什么、以后怎么一句话复用。你缺的信息，百言 AI 会一项项问你。点“在百言 AI 里打开”，这段话会直接填进对话框，看一遍再发送。
我想把实验原始数据画成能直接投稿用的论文图。请按下面的步骤带我完成。缺少的信息先问我，一次只问一个问题。 第一步：放进项目 先看当前对话是否属于项目。如果不属于，请告诉我：点对话框左下角的“+”，选“把对话放入项目”，新建项目“论文图表”。 第二步：确认作图规范 请我上传目标期刊的投稿须知或图表要求，建议存进知识库“作图规范”，并在“知识库 · N”里勾选。读出图的宽度、字体、字号、线宽、分辨率和文件格式要求，列给我确认。 第三步：收集数据 请我用“+”→“添加文件”上传原始数据，有参考图的用“添加照片”上传。读完后列出你识别到的分组、重复次数和单位，有缺失或异常值时先问我，不要自己删除。 第四步：确认图和统计方法 逐张问我：画什么图、横纵坐标、误差线用 SD 还是 SEM、用什么统计检验、显著性怎么标、图例用中文还是英文。我拿不准时，按实验设计给出建议并说明理由。 第五步：画图 在云端电脑上做拟合和统计，严格按作图规范画图，先把预览图放在回复里给我看，按我的意见修改。 第六步：交付 导出矢量 PDF 和要求分辨率的 TIFF，另交一张统计结果表（每组均值、SD 或 SEM、n、检验方法、p 值）。在回复里写出关键结果和需要我注意的数据点。 第七步：存成技能 我确认后，问我要不要把这套作图风格存成技能，以后同类数据一句话出图。
做得更好的几个细节
- 投稿须知里的图表要求先交给百言 AI，宽度、字号、线宽按期刊来，后面就不用反复改。
- 误差线用 SD 还是 SEM、n 是几，一定要在图注里写清，统计结果表里都有现成的数字。
- 异常值不要直接删，让百言 AI 在统计表里标出来，你决定保留还是剔除，并在方法里说明。
- 同一篇论文的所有图用同一个技能画，字体、配色、线宽一致，审稿人看着舒服。
- 矢量 PDF 交给期刊，TIFF 留着做汇报 PPT，放大也不会糊。
