工艺流程图
口述工艺步骤和设备，画成清晰的流程图，导出高清图和 PDF。
- 适合谁
- 要编作业指导书、迎接审核、培训新员工的工艺工程师、质量工程师和车间主任
- 要准备
- 口述或手写的工艺步骤，设备清单，各工序的关键参数，旧版流程图或白板照片（可选）
- 用时
- 口述 5 分钟，第一版流程图约 5 分钟出；之后每改一处一两分钟
- 用到
- 项目语音输入云端电脑画图和导出云端电脑处理表格技能
做出来是这样的
1A3 横版工艺流程图
2百言 AI 里的回复
流程图画好了，A3 横版，9 个环节、3 条返修回路，每道工序都标了设备、参数和岗位：
- 工序 来料检验到包装入库，6 道工序、3 个检验点
- 返修 SPI 不合格洗板重印，AOI 不合格复判维修，功能测试不合格送故障维修
- 文件 PDF 可直接打印，PNG 4961×3508 可贴进作业指导书
- 请确认 回流焊峰值你说的是 245 ℃，设备清单里写的是 250 ℃
它是怎么做出来的
材料交给百言 AI 后，在它自己的云端电脑上处理，你的电脑上什么都不用装。
一步步做
不用打开 Visio 一个框一个框地拖。把工艺按顺序说一遍，百言 AI 整理成规范的流程图，改起来也只要说一句。
-
01
创建项目“SMT 产线工艺”
在左侧边栏“项目”旁点 +，输入“SMT 产线工艺”，点“创建项目”。流程图、参数表和以后的作业指导书都放在这里。
延伸项目里的文件永久保留，工艺每次变更的版本都在“工作空间”里，审核时能翻出来。
创建项目SMT 产线工艺内容永久保留，随时间扣除少量存储积分。
取消创建项目 -
02
传设备清单和旧版流程图
在项目对话框左下角点 +，选“添加文件”，传设备清单；车间白板上画过的流程，拍照用“添加照片”传上来。
延伸设备清单里的参数会拿来和你口述的数字对照，对不上的地方会单独提出来。
SMT 产线工艺 工作空间XLSA线设备清单.xlsxIMG白板流程草图.jpgEnter 发送，# 选择引用的文件自动 -
03
用语音把工艺说一遍
点输入框右侧的麦克风，按顺序说每道工序：用什么设备、关键参数、检验什么、不合格怎么处理。说完点停止，文字会自动出现在输入框里，检查一遍再发送。
延伸语音输入免费，单次最长 30 分钟。站在产线边上边走边说也行。
SMT 产线工艺 工作空间来料先检验，湿敏件 125 度烘 24 小时，然后锡膏印刷，过 SPI，不合格洗板重印；合格的上两台贴片机，再过回流焊，峰值 245 度，然后 AOI……收到，共 9 个环节、3 个检验点。功能测试不合格的板子，维修后是回到功能测试重测，还是要重新过 AOI？
-
04
百言 AI 在云端电脑上画图
回答完问题，百言 AI 在云端电脑上整理工序、和设备清单核对参数、画流程图。你的电脑上不用装任何画图软件。
延伸流程图用规范的图形：工序是方框，检验点是菱形，返修回路是虚线，读图的人一眼能懂。
正在云端电脑上处理- 整理环节：6 道工序、3 个检验点、3 条返修回路
- 核对设备清单：参数 14 项，1 项不一致
- 画流程图：A3 横版，蛇形排布
- 生成工序参数表：设备、参数、检验标准
-
05
看第一版，提修改
第一版流程图直接显示在回复里。看看顺序、分支对不对，要加什么就说，比如“每道工序框上写负责岗位”。
延伸流程图是在云端电脑上用代码画的，改一处不会动到其他地方，也不会越改越乱。

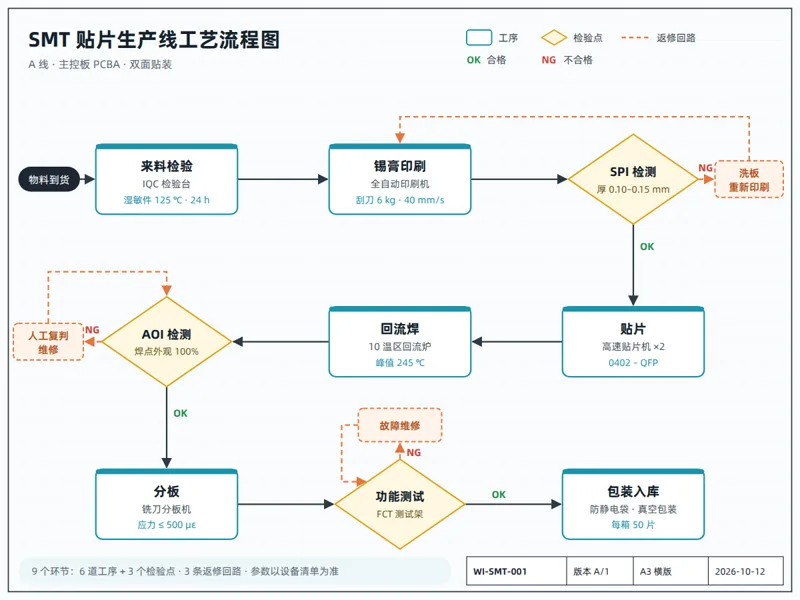

SMT 产线工艺 工作空间第一版流程图如下，返修回路用橙色虚线标出：
流程图 · 第 1 版 -
06
导出高清图、PDF 和参数表
说“每道工序写上负责岗位，导出 A3 高清图和 PDF，再给一份工序参数表”。成品卡片里点“下载”保存。
延伸流程图 PNG 可以直接贴进 Word 版作业指导书，也可以接着说“按这个流程图写一份作业指导书”。
每道工序写上负责岗位，导出 A3 高清图和 PDF，再给一份工序参数表。岗位都标好了。回流焊峰值温度请再确认：你说的是 245 ℃，设备清单里是 250 ℃。
PDF 查看 下载IMG 查看 下载XLS 查看 下载 -
07
存成技能，其他产线照着画
满意后说“把这套画法存成技能，叫工艺流程图”。以后说“用工艺流程图画 B 线”，再口述步骤，图形、配色和图签格式都和 A 线一致。
延伸在“技能与连接器”的“技能”标签里能看到它，全厂的流程图从此一个样式。
把这套画法存成技能，叫工艺流程图。已保存技能“工艺流程图”。以后在任何对话里说“用工艺流程图画 B 线”，我都会按这个技能执行。
技能与连接器 · 技能工艺流程图把口述的工艺整理成工序、检验点和返修回路，和设备清单核对参数，画成带图签的 A3 横版流程图，导出 PDF、PNG 和参数表。
一键交给百言 AI
复制这段话，百言 AI 会一步步带你做完
包含上面的完整流程：要准备什么、怎么确认、交付什么、以后怎么一句话复用。你缺的信息，百言 AI 会一项项问你。点“在百言 AI 里打开”，这段话会直接填进对话框，看一遍再发送。
我要把一条产线的工艺画成流程图。请按下面的流程带我完成。缺少的信息先问我，一次只问一个问题。 第一步：放进项目 先看当前对话是否属于项目。如果不属于，请告诉我：点对话框左下角的“+”，选“把对话放入项目”，新建项目，名字用产线或产品名。 第二步：收集资料 请我用“+”→“添加文件”上传设备清单和已有的工艺文件，旧流程图或白板照片用“添加照片”上传。告诉我可以点输入框右侧的麦克风，用语音按顺序把工艺说一遍。 第三步：整理和确认 把工艺整理成工序、检验点和返修回路，列出每道工序的设备和关键参数。分支、返修去向不清楚的地方逐个问我；和设备清单不一致的参数单独列出来。 第四步：画流程图 在云端电脑上画流程图：工序用方框，检验点用菱形，合格和不合格分别标 OK、NG，返修回路用虚线。默认 A3 横版，右下角加图签（图号、版本、日期），不要加签名栏。先给我看第一版。 第五步：修改和导出 按我的意见修改，每次只改我说的地方。定稿后导出 PDF 和高清 PNG，再交付一份工序参数表（Excel）。 第六步：存成技能 问我要不要把这套画法存成技能（名字问我），以后其他产线照同样的样式画。
做得更好的几个细节
- 按实际顺序说，不合格怎么处理一定要说清楚，返修回路是流程图里最容易漏的。
- 设备清单一起传上来，百言 AI 会把你口述的参数和清单对一遍，对不上的会提出来。
- 流程图里的参数以设备和工艺文件为准，图上写的数字发布前请工艺负责人确认。
- 图签里写好图号和版本，工艺变更时说“升级到 A/2，改了哪里”，旧版本留在工作空间里。
- 同一个厂的流程图用同一个技能画，审核员看起来一致，新员工也更好学。
